主要技術參數 | |||||||
缸徑φ | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
符合標準 | ISO 15552 | ||||||
工作模式 | 雙作用 | ||||||
氣接口 | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 |
活塞桿螺紋 | M10x1.25 | M12x1.25 | M16x1.5 | M16x1.5 | M20x1.5 | M20x1.5 | M27x2 |
行程[mm] | 1..2800 | ||||||
結構特點 | 活塞/活塞桿/缸筒 | ||||||
DPST | -2F | 32 | ×50 | P | AI | R | -LB |
雙作用 | ① | ② |
| ④ | ⑤ | ⑥ | ⑦ |
① | -空白=標準； -派生型：
| ||||||
② | -氣缸內徑：32 40 50 63 80 100 125 | ||||||
③ | ×氣缸行程：1...2800 | ||||||

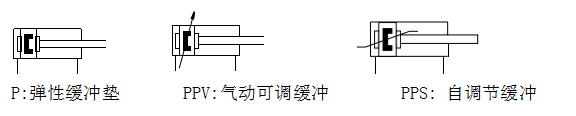

④ | -緩沖：P=兩端帶彈性緩沖墊；PPV=氣動可調緩沖；PPS=自調節 | ||||||
⑤ | -位置感測：A=帶磁環，An=磁性開關，n=個數1、2... | ||||||
⑥ | -耐高溫=R，耐高溫密封件，max120℃；無=標準型；耐低溫-40-80°℃=TT | ||||||
⑦ | -安裝：LB：軸向底座型…選裝詳見安裝方式-外圍元件一覽 | ||||||
安裝與使用（氣缸類適用）
1、工作中負載有變化時，應選用輸出力充裕的氣缸；
2、在高溫或者腐蝕性條件下，應選用相應的耐高溫或耐腐蝕性氣缸；
3、在濕度大，粉塵多，或者有水滴、油塵、焊渣的場合，氣缸應采取相應的防護措施；
4、氣缸接入管道前，必須清除管道內臟物，防止粉塵等雜物進入氣缸內；
5、氣缸使用介質應經過40μm以上濾芯過濾后方可使用；
6、因氣缸前蓋及活塞均較短，一般行程不可選擇太大：
7、在低溫環境下，應采取抗凍措施，防止系統中的水分凍結；
8、氣缸在工作過程中應盡可能避免受側向載荷，以維持氣缸的正常工作和使用壽命：
9、氣缸拆下長時間不使用，要注意表面防銹，進排氣口應加防塵堵塞帽，特別注意：前、后蓋不可自行拆卸；
10、C型扣環的裝拆：
10.1、裝拆時一定要使用合適的手鉗（C型扣環安裝工具）進行，確保安全，避免因C型扣環飛出，對人體或周邊機器造成損害；
10.2、確保C型扣環裝入本體扣環溝槽后，方可通氣。
