NPT,PT,G都是管螺紋

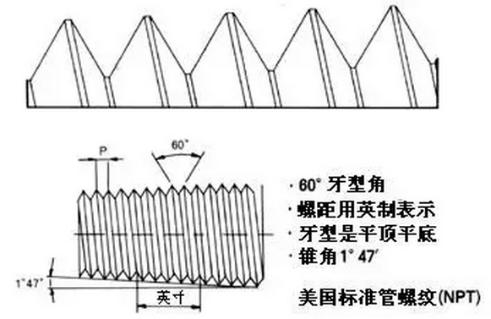

NPT是National (American) Pipe Thread的縮寫,屬于美國標準的60度錐管螺紋,用于北美地區.國家標準可查閱 GB/T12716。
PT是Pipe Thread的縮寫,是55度密封圓錐管螺紋,屬惠氏螺紋家族,多用于歐洲及英聯邦國家.常用于水及煤氣管行業,錐度規定為1:16.國家標準可查閱GB/T7306。
G是55度非螺紋密封管螺紋,屬惠氏螺紋家族.標記為G代表圓柱螺紋.國家標準可查閱GB/T7307。 另外螺紋中的1/4、1/2、1/8標記是指螺紋尺寸的直徑,單位是英吋.行內人通常用分來稱呼螺紋尺寸,一吋等于8分,1/4吋就是2分,如此類推。G就是管螺紋的統稱(Guan),55,60度的劃分屬于功能性的,俗稱管圓。即螺紋由一圓柱面加工而成。
ZG俗稱管錐,即螺紋由一圓錐面加工而成,一般的水管接頭都是這樣的,國標標注為Rc。
公制螺紋用螺距來表示,美英制螺紋用每英寸內的螺紋牙數來表示,這是它們最大的區別。公制螺紋是60度等邊牙型,英制螺紋是等腰55度牙型,美制螺紋60度。 公制螺紋用公制單位,美英制螺紋用英制單位。
管螺紋主要用來進行管道的連接,其內外螺紋的配合緊密,有直管與錐管兩種。公稱直徑是指所連接的管道直徑,顯然螺紋直徑比公稱直徑大。1/4,1/2,1/8是英制螺紋的公稱直徑,單位是英寸。
螺紋的角度:公制和美制螺紋都是60度,英制是55度,TM水管螺紋是30度、SM針車螺紋和BC螺紋也是60度、公制梯形螺紋30度、英制梯形螺紋29度、臺形螺紋(TW29度 TR和TM30度)。
普通螺紋:公制螺紋M;英制W;美制UNC、UNE、UNEF
管螺紋:英制PS、PT、PF;美制NPS、NPT、NPTF、NPSM
英制螺紋:按照公稱尺寸和每英寸牙數制定規格. 如1/4"-20,表示公稱尺寸1/4,即大徑為6.35mm(25.4除4=6.35)每英寸20牙,依此類推。
