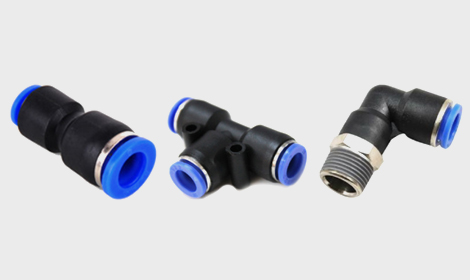

氣動快速接頭
型號規格表示分為三部分組成:
系列代號(用英文大寫代碼) +配管外徑?;(用兩位數代碼)+接頭螺紋(用兩位數或螺紋直接代碼)。
比如:PC10-02,這個氣接頭的意義就是:
PC直通終端接頭系列(可以有PC =直接型、PL= L直角型、PST= T型(三通)、PB、PD、PX、SL、PH、等)
10連接氣管外徑(可以有04=?4、06=?6、08=?;8、10=?10、12=?12、16=?16等)
-分隔符
02接螺紋代號(可以有英制管螺紋:01 = G1/8"螺紋、02= G1/4"螺紋 、03= G3/8"螺紋 、04= G1/2"螺紋、M5= M5螺紋、M10X1 =M10X1螺紋 等)
所以,PC10-02快速接頭就是:直通接頭,一頭接外徑?10的氣管,一頭連接G1/2"管螺紋的直接頭。
氣動快速接頭的型號規格根據不同的國家、不同的品牌、不同的生產廠家其標注型號規格是不一樣。歐洲國家的品牌有國際標準(英寸為主),亞洲有日本等國的標準,我國大陸、臺灣、韓國等的一般型號標注基本是一樣的。
