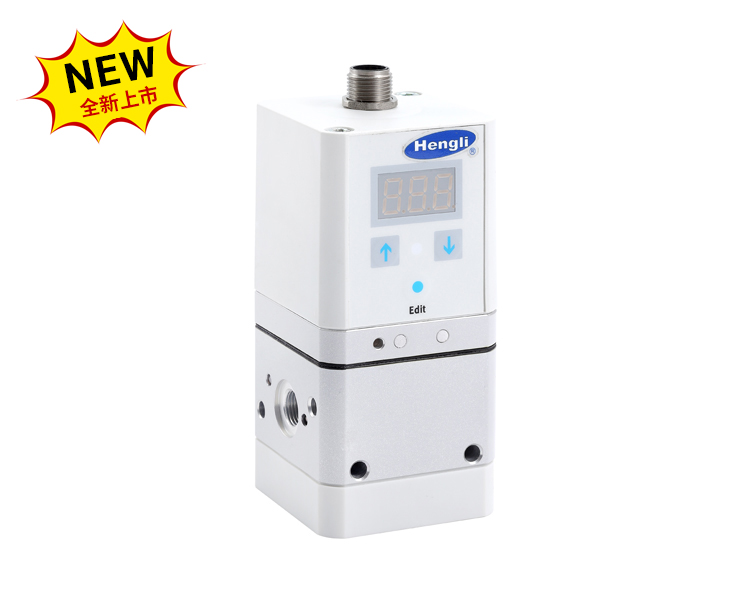

比例壓力調節閥VPPA
? 動態響應優秀
? 兼容常見的通訊協議
? 使用壽命長
氣接口1、2、3 | G1/8 | |

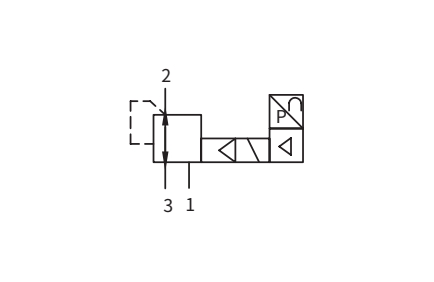

結構特點,閥功能 | 先導膜片式減壓閥,三通比例壓力調節閥 | |
安全功能備注 | 安全位置VPPA | |
密封原理 | 軟密封 | |
驅動方式 | 電驅動 | |
控制方式 | 先導控制,通過兩位兩通閥 | |
安裝方式 | 通過通孔 | |
安裝位置 | 任意,最好垂直放置 | |
公稱通徑 | 排氣口 [mm] | 5 |
進氣口 [mm] | 2.5 | |
標準額定流量 | 見下表 |
電接口 | 插頭,圓形,5針,M12×1 | |
工作電壓范圍 [V DC] | 21.6...26.4 | |
工作電壓指示 | LED | |
余波 [%] | 10 | |
最大功耗 [W | 4.2 | |
最大電流損耗 [mA] | 160 | |
信號范圍,用于模擬量輸入/輸出 | 電壓 [V DC | 0...10 |
Current[mA] | 4...20 | |
短路保護/極性容錯保 | 適用于所有電接口 | |
開關輸出 | PNP | |
防護等級 | IP65 |
VPPA | 3 | 1 | 1/8 | 2 | 005 | |
比例壓力調節閥 | ① | ② | ③ | ④ | ⑤ | |
① | 閥功能 | 3=三通閥 | ||||
② | 閥功能 | 1=常閉 | ||||
③ | 氣接口 | 1/8-=內螺紋G1/8 | ||||
④ | 壓力調節范圍 | 2=0.02...2bar;6=0.06 ... 6 bar;10=0.1 ... 10 bar | ||||
⑤ | 設定值輸入,用于單個閥 | 005=0 ... 5 V;010=0 ... 10 V;420=4 ... 20 mA |
一、安裝注意事項:
? 安裝前應吹凈管道內的灰塵、油污、碎屑等雜物顆粒,以免影響閥的動作以及其損傷;
? 使用前注意檢查組件在運輸過程中是否損壞,然后安裝使用;
? 安裝時請注意是否符合技術要求(如`電壓`、`動作頻率`、`工作壓力`、`使用溫度范圍`等);
? 安裝時注意氣體流動方向,1為進氣口,2(4)為工作口,3(5)為排氣口;
? 換向閥盡可能靠近氣缸安裝:一是減少耗氣量,二是反應快;
? 請切實地將配管插到底,并在確認配管不能拔出之后再使用;
? 連接管路時,注意止泄帶纏繞不可超過接頭牙端面,注意清除管路接頭內的粉塵、鐵屑等臟物,避免雜質或異物等進入閥體內;
? 整機調試時,建議先用手動裝置調試,然后再用通電調試;
? 安裝時可使振動方向與電磁閥的閥桿動作方向(軸向)成直角,以避免振動對電磁閥的閥桿的影響;
? 為了防止冷凝水、油等流入電磁閥的線圈中,最好將線圈朝上或橫向安裝。
二、使用時注意事項:
請注意防護,建議排氣口安裝消聲器或消聲節流閥;拆下不用時應將閥進行妥善保管(防止灰塵等異入工作口、進氣口、排氣口);
? 電磁閥在通電狀態下不得使用手動按扭;
? 內部先導式電磁閥進氣口不得節流,以防止換向時壓力降太大出現誤動作;
? 盡量避免在振動的環境下使用,并注意低溫下的防凍措施;
? 電磁閥使用時電壓要保證在規定的電壓范圍內,以免造成閥動作不良或線圈燒毀;電磁閥安裝時應注意風、散熱、確保閥在安全使用溫度下使用;
? 為防止雙電控電磁閥兩個線圈同時通電,控制線路應設計連鎖保護電路;
? 主閥內控活塞處的呼吸孔及先導閥的排氣口不得阻塞或排氣不暢;
