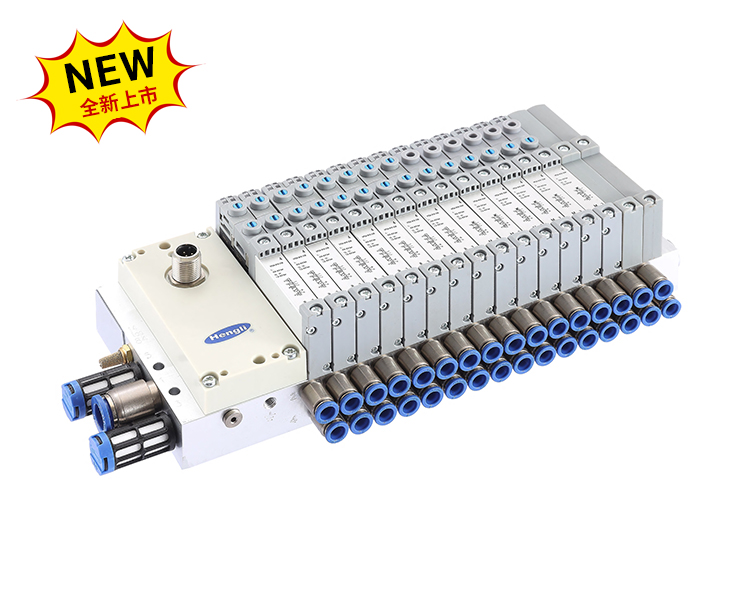

VTSA 系列閥島

規格10、14、18mm

產品特點 ? 可選IO-Link接口、Sub-D多針接口
? 可選EtherCAT、ProfiNet/IP等多種現場總線接口
? 通過更換電氣控制盒,可實現不同的電氣連接
? IO-Link帶故障診斷功能
? 可選快插接頭
? 可實現多個壓力分區
? 通過使用長短堵頭,在同一個氣路板內實現內或外先導氣源
? 手控操作方式,按鈕式帶鎖定
? 板式和半管式閥可選
? 底部帶工作氣口的板式閥可用于控制柜安裝
? 減少裝配和安裝時間
? 使用自帶螺釘和密封件,安裝方便
? 可方便地改變連接方式
? LED顯示可快速排除故障

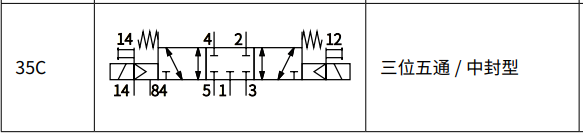

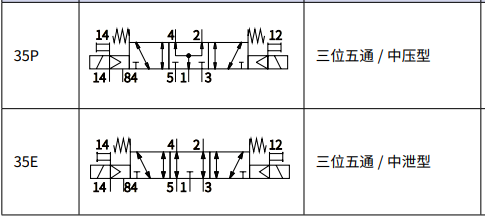

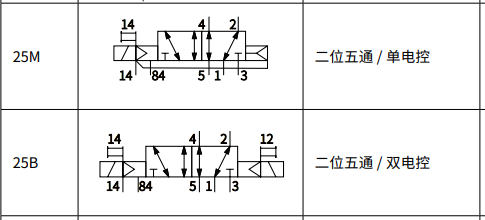

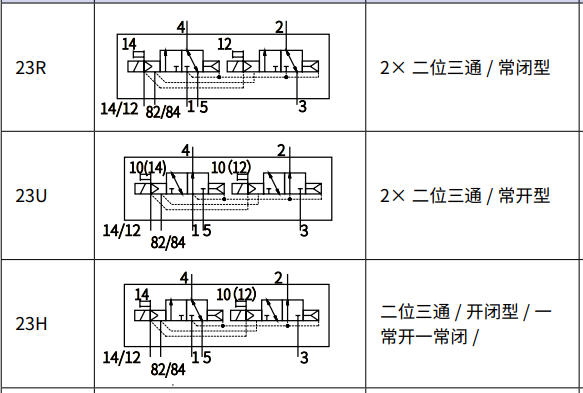

功能符號
產品規格
訂購碼

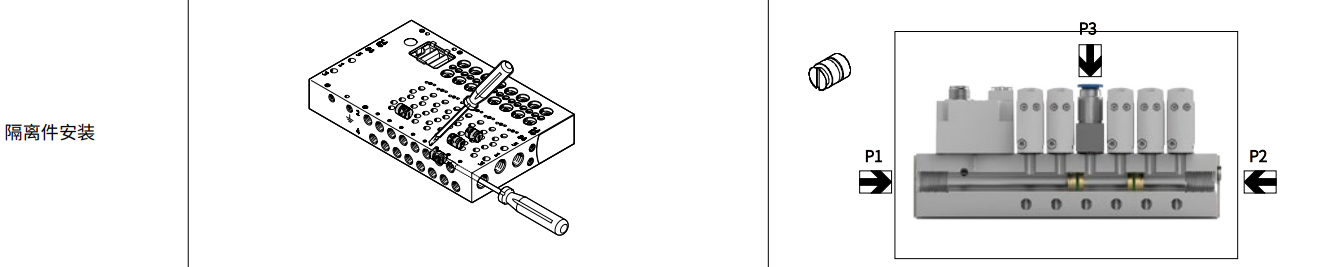

安裝與使用

    下載 (3).png

    下載 (4).png

    下載 (5).png

    下載 (6).png



      VTSA


      -B

      14

      -PN

      -Z

      -V1

      Q10

      -L

      L

      U

      L

      Q4S

      2

      R

      ...

      ...

      ...

      閥島











      1)

      2)

      3)


      -閥型:S=半管式閥,B=板式閥


      閥寬mm:10;14;18


      -電連接方式:

      S25

      Sub-D25針

      EC

      EtherCAT

      CC

      CC-link IEFB

      LK

      IO-Link

      EN

      EtherNet/IP

      PN

      Profinet


      -先導型式:空白=內先導,Z=外先導


      接頭材質:空白=黃銅鍍鎳;V1=不銹鋼


      -氣源接口:

      空白

      不裝接頭

      Q6

      快插接頭6mm,適用閥寬10

      Q8

      快插接頭8mm,適用閥寬10

      Q10

      快插接頭10mm,適用閥寬14

      Q12

      快插接頭12mm,適用閥寬14、18

      Q16

      快插接頭16mm,適用閥寬18


      -氣源接頭安裝位置:

      空白

      兩側安裝

      L

      左側安裝

      R

      右側安裝

      F

      底面,兩側,用于控制柜

      FL

      底面,左側,用于控制柜

      FR

      底面,右側,用于控制柜


      接頭:空白=直插;L=L型


      消聲器:空白=無;U=消聲器


      消聲器安裝:

      空白

      左右兩側安裝

      L

      左側安裝

      R

      右側安裝

      F

      底面,用于控制柜

      【注】

      當需要不同閥接頭及數量不等、閥功能各異時,按1)+2)+3)方式分別表述,參考【示例】;對閥口有不同定義及壓力分區時,請咨詢本公司

      1)

      閥接口:

      空白

      不裝接頭

      Q4S

      快插接頭4mm,適用閥寬10、14

      Q6S

      快插接頭6mm,適用閥寬10、14、18

      Q8S

      快插接頭8mm,適用閥寬14、18

      2)

      每種功能閥的數量:2=2個;3=3個...24=24個,每種閥功能及數量可根據實際需要選擇

      3)

      -閥位上閥的功能及代碼

      R

      2×常閉型/氣復位

      M

      單電控/氣復位

      C

      中封型



      T

      空位盲板

      U

      2×常開型/氣復位

      B

      雙電控

      P

      中壓型



      X

      氣源板

      H

      開閉型1×常開1x常閉/氣復位



      E

      中泄型



      D

      通道隔離件

      示例


      LTUG-B14-PN-ZV1-Q10LLL-UL-Q6S3M Q8S3B 2T,代表:


      14mm板式閥島;Profinet協議控制;外先導控制氣源,不銹鋼接頭;氣源接口左側安裝10mm快插L型接頭;左側安裝消聲器,1~3#閥位為二位五通單電控,工作口6mm快插直通接頭,4~6#閥位為二位五通雙電控,工作口8mm快插直通接頭,7~8#閥位為空位盲板。


      下載 (7).png
