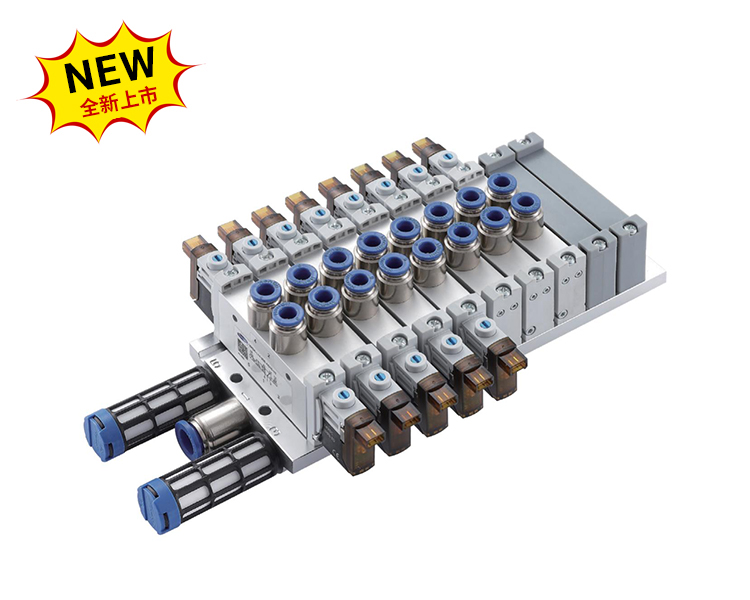

電磁閥 VMDA-L10 和 VMDA-S10, 管式閥 M5
主要技術參數 |
閥功能 | 23R | 23U | 23H | 25M | 25B | 35C | 35P | 35E |
穩態位置 | 單穩態 | 雙穩態 | 單穩態 |
氣復位 | 是 | 是 | - | 否 |
彈簧復位 | 否 | 否 | - | 是 |
真空工作,連接氣口 1 | 否 | 帶外先導氣源 |
結構特點 | 活塞滑閥 |
密封原理 | 軟密封 |
驅動方式 | 電驅動 |
控制方式 | 先導控制 |
先導氣源 | 內先導 |
排氣功能 | 可節流 |

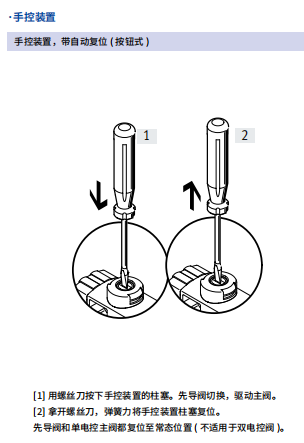

手控裝置 | 按鈕式帶鎖定 |
安裝方式 | 可通過通孔1)或氣路板 |
安裝位置 | 任意 |
信號狀態顯示 | LED |
公稱通徑[mm] | 2.7 | 3.2 | 3.2 |
標準額定流量[l/min] | 150 | 220 | 210 |
氣路板上的流量[l/min] | 150 | 220 | 210 |
開/關時間[ms] | 6/16 | 7/19 | - | 10/30 |
開/關轉換時間[ms] |
| 7 | 15 |
注 1)如果通過通孔將閥擰在一起組成閥組,通過在閥之間放置墊片確保最小距離 0.3 mm。
電磁閥 VMDA-L14 和 VMDA-S14, 管式閥 G1/8
主要技術參數 |
閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E |
穩態位置 | 單穩態 | 雙穩態 | 單穩態 |
氣復位 | 是 | 否 | 是 | - | 否 | 否 |
彈簧復位 | 否 | 是 | 否 | - | 是 | 是 |
真空工作,連接氣口 1 | 否 | 帶外先導氣源 |
結構特點 | 活塞滑閥 |
密封原理 | 軟密封 |
驅動方式 | 電驅動 |
控制方式 | 先導控制 |
先導氣源 | 內先導或外先導 |
排氣功能 | 可節流 |
手控裝置 | 按鈕帶鎖定式 |
安裝方式 | 可通過通孔 1)或氣路板 |
安裝位置 | 任意 |
公稱通徑 [mm] | 4.6 | 4.3 | 5.6 |
標準額定流量 [l/min] | 520 | 520 | 520 | 520 | 520 | 520 | 530 | 500 | 530 | 500 |
氣路板上的流量 [l/min] | 500 | 500 | 500 | 500 | 500 | 500 |
開 / 關時間 [ms] | 9/25 | 12/18 | 14/22 | - | 13/37 | 12/40 |
開 / 關轉換時間 [ms] | - | 8 | - | 14 |
規格 [mm] | 14 |
接口 | 1, 2, 3, 4, 5 | G1/8 |
12/14 | M5 |
注 1)如果通過通孔將閥擰在一起組成閥組,通過在閥之間放置墊片確保最小距離 0.3 mm。
電磁閥 VMDA-L18 和 VMDA-S18, 管式閥 G1/4
主要技術參數 |
閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E |
穩態位置 | 單穩態 | 雙穩態 | 單穩態 |
氣復位 | 是 | 否 | 是 | - | 否 | 否 |
彈簧復位 | 否 | 是 | 否 | - | 是 | 是 |
真空工作,連接氣口 1 | 否 | 帶外先導氣源 |
結構特點 | 活塞滑閥 |
密封原理 | 軟密封 |
驅動方式 | 電驅動 |
控制方式 | 先導控制 |
先導氣源 | 內先導或外先導 |
排氣功能 | 可節流 |
手控裝置 | 按鈕式 |
安裝方式 | 可通過通孔 1)或氣路板 |
安裝位置 | 任意 |
公稱通徑 [mm] | 5.7 | 6.9 | 7.3 | 6.9 | 6.5 | 6.3 |
標準額定流量 [l/min] | 850 | 850 | 850 | 850 | 850 | 850 | 1000 | 1000 | 1000 | 950 | 950 | 950 |
氣路板上的流量 [l/min] | 850 | 850 | 850 | 850 | 850 | 850 | 1000 | 1000 | 1000 | 950 | 950 | 950 |
開 / 關時間 [ms] | 15/40 | 15/48 | 22/32 | 13/50 | 15/48 |
開 / 關轉換時間 [ms] | - | 15 | - | 31 |
規格 [mm] | 18 |
接口 | 1,2,3,4,5 | G1/4 |
12/14 | M5 |
注 1)如果通過通孔將閥擰在一起組成閥組,通過在閥之間放置墊片確保最小距離 0.2 mm。
電磁閥 VMDA-B10, 板式閥 M5
主要技術參數 |
閥功能 | 23R | 23U | 23H | 25M | 25B | 35C | 35P | 35E |
穩態位置 | 單穩態 | 雙穩態 | 單穩態 |
氣復位 | 是 | 是 | - | 否 |
彈簧復位 | 否 | 否 | - | 是 |
真空工作,連接氣口 1 | 否 | 帶外先導氣源 |
結構特點 | 活塞滑閥 |
密封原理 | 軟密封 |
驅動方式 | 電驅動 |
控制方式 | 先導控制 |
先導氣源 | 內先導或外先導 |
排氣功能 | 可節流 |
手控裝置 | 按鈕式 |
安裝方式 | 可通過通孔 1)或氣路板 |
安裝位置 | 任意 |
公稱通徑 [mm] | 2.7 | 1.8 | 1.7 | 4 | 6.5 | 6.3 |
標準額定流量 [l/min] | 170 | 150 | 140 | 330 | 950 | 950 | 950 |
氣路板上的流量 [l/min] | 150 | 130 | 120 | 210 | 950 | 950 | 950 |
開 / 關時間 [ms] | 6/16 | 8/11 | 7/19 | - | 8/24 | 11/30 |
開 / 關轉換時間 [ms] | - | 7 | 14 |
規格 [mm] | 10 |
接口 | 1,3,5 | G1/8位于氣路板上 |
2,4 | M5位于氣路板上 |
12/14,82/84 | M5位于氣路板上 |
注 1)如果通過通孔將閥擰在一起組成閥組,通過在閥之間放置墊片確保最小距離 0.3 mm。
電磁閥 VMDA-B14, 板式閥 G1/8
主要技術參數 |
閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E |
穩態位置 | 單穩態 | 雙穩態 | 單穩態 |
氣復位 | 是 | 否 | 是 | - | 否 | 否 |
彈簧復位 | 否 | 是 | 否 | - | 是 | 是 |
真空工作,連接氣口 1 | 否 | 帶外先導氣源 |
結構特點 | 活塞滑閥 |
密封原理 | 軟密封 |
驅動方式 | 電驅動 |
控制方式 | 先導控制 |
先導氣源 | 內先導或外先導 |
排氣功能 | 可節流 |
手控裝置 | 按鈕式 |
安裝方式 | 可通過通孔 1)或氣路板 |
安裝位置 | 任意 |
公稱通徑 [mm] | 4.6 | 6.9 | 7.3 | 6.9 | 6.5 | 6.3 |
標準額定流量 [l/min] | 520 | 520 | 520 | 520 | 520 | 520 | 530 | 500 | 530 | 500 |
氣路板上的流量 [l/min] | 500 | 500 | 500 | 500 | 500 | 500 |
開 / 關時間 [ms] | 8/23 | 15/11 | 14/22 | - | 13/40 | 12/40 |
開 / 關轉換時間 [ms] | - | 8 | 20 |
規格 [mm] | 14 |
接口 | 1,3,5 | G1/4 位于氣路板上 |
2,4 | G1/8 位于氣路板上 |
12/14,82/84 | M5 位于氣路板上 |
電磁閥 VMDA-B18, 板式閥 G1/4
主要技術參數 |
閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E |
穩態位置 | 單穩態 | 雙穩態 | 單穩態 |
氣復位 | 是 | 否 | 是 | - | 否 | 否 |
彈簧復位 | 否 | 是 | 否 | - | 是 | 是 |
真空工作,連接氣口 1 | 否 | 帶外先導氣源 |
結構特點 | 活塞滑閥 |
密封原理 | 軟密封 |
驅動方式 | 電驅動 |
控制方式 | 先導控制 |
先導氣源 | 內先導或外先導 |
排氣功能 | 可節流 |
手控裝置 | 按鈕式 |
安裝方式 | 可通過通孔?1)或氣路板 |
安裝位置 | 任意 |
公稱通徑 [mm] | 5.7 | 6.9 | 7.3 | 6.9 | 6.5 |
標準額定流量 [l/min] | 850 | 850 | 850 | 850 | 850 | 850 | 1000 | 1000 | 100 | 950 | 950 | 950 |
氣路板上的流量 [l/min] | 800 | 800 | 800 | 800 | 800 | 800 | 950 | 950 | 950 | 900 | 900 | 900 |
開 / 關時間 [ms] | 15/40 | 15/48 | 22/32 | 13/50 | 15/48 |
開 / 關轉換時間 [ms] | - | 15 | - | 31 |
規格 [mm] | 18 |
接口 | 1,3,5 | G3/8 位于氣路板上 |
2,4 | G1/4 位于氣路板上 |
12/14,82/84 | M5 位于氣路板上 |
