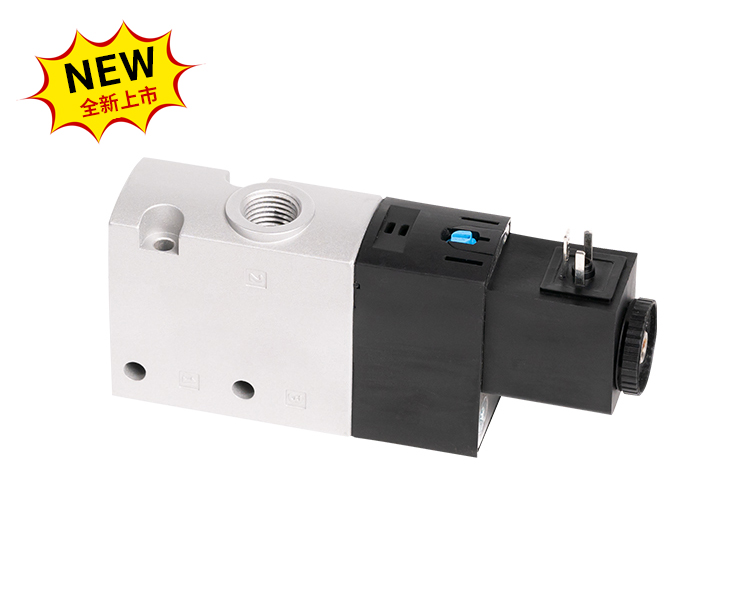

VMDB 系列電磁閥
規格20、25、30mm
產品特點
? 活塞滑閥，帶密封閥芯，可靠、耐用，使用壽命長
? 多種閥功能，可滿足各種應用需求
? 通過更換電磁線圈就能方便地改變工作電壓
? 流量高達2300 I/min
? 多種閥功能，可滿足各種應用需求
? 通過更換電磁線圈就能方便地改變工作電壓
? 流量高達2300 I/min
主要技術參數 | ||||||||
閥功能 | 兩位三通閥 | 兩位五通閥 | 三位五通閥 | |||||
閥代碼 | 23R | 23U | 25M | 25B | 35C | 35P | 35E | |
閥寬[mm] | 21 | |||||||
公稱通徑 直徑[mm] | 5.7 | 5 | 4.8 | 4.5 | ||||
結構特點 | 活塞滑閥 | |||||||
氣流方向 | 可逆，外先導氣源時 | |||||||
先導氣源 | 內先導或外先導 | |||||||
控制方式 | 先導控制 | |||||||
手控裝置 | 按鈕式 | |||||||
重疊 | 正重疊 | |||||||
密封原理 | 軟密封 | |||||||
安裝方式 | 可選通過通孔 | |||||||
標準額定流量qnN[Lmin] | 700 | 700 | 700 | 700 | 600 | |||
驅動方式 | 電驅動 | |||||||
安裝位置 | 任意 | |||||||
排氣功能 | 可節流 | |||||||
氣接口 | 1,2,3 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 |
4,5 | - | - | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | |
先導氣源 氣口12/14 | M5 | |||||||
先導排氣口82/84 | M5 | |||||||
VMDB | ﹣L | 20 | ﹣23R | ﹣A | Z | G18 | Q6 | U | 5 |
電磁閥 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ |
① | -閥型：L=管式閥 | ||||||||
② | 規格：20；25；30 | ||||||||
③ | ﹣閥功能 | ||||||||
二位三通（23R/U） | 二位五通（25M/B） | 三位五通（35C/P/E） | |||||||
23R：二位三通閥，常閉型 | 25M：單電控 | 35C：中封型 | |||||||
23U：二位三通閥，常開型 | 25B：雙電控 | 35P：中壓型35E：中泄型 | |||||||
④ | -單電控閥復位方式：A=氣復位，M=彈簧復位 | ||||||||
⑤ | 先導型式：空白=內先導，Z=外先導 | ||||||||
⑥ | 氣源接口：G18=G1/8G14=G1/4G38=G3/8 | ||||||||
⑦ | 快插接頭Q4=4mm，Q6=6mm，Q8=8mm，Q10=10mm，Q12=12mm，空白=不帶快插 | ||||||||
⑧ | 排氣口：U=消聲器：空白=無接頭；J=帶接頭 | ||||||||
⑨ | 額定工作電壓：3=AC110V;4=AC220V;5=DC24V;6=DC12V | ||||||||
安裝與使用須知
1.使用前注意檢查元件是否損壞，然后安裝使用。
2.安裝時，請注意氣體流動方向及接管是否正確，電壓是否符合要求。
3.請注意防塵，建議氣口安裝消聲器或消聲節流閥。
4.連接管路時，并注意消除管接頭、管子內的金屬顆粒、粉塵及油污等
