技術參數
靈敏度
| 在0.2%滿度以內
|
重復精度
| 在±5%滿度以內
|
耗氣量
| 最大3 l/min(ANR)在1Mpa壓力下
|
環境及流體溫度
| -5~+60℃
|

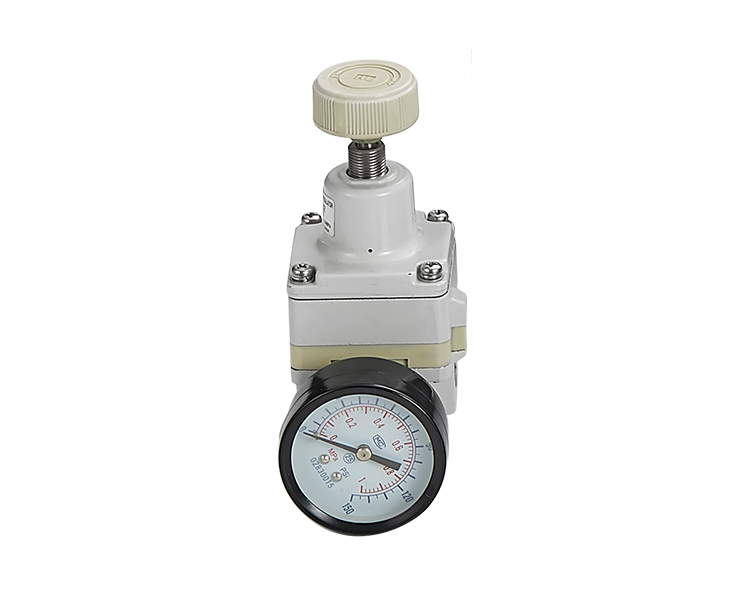

型號/規格
型號
| 最高使用壓力
MPa(kgf/cm2)
| 最低使用壓力
MPa(kgf/cm2)
| 設定壓力范圍
MPa(kgf/cm2)
| 接管口徑
G
| 壓力表口徑
G
| 質量
kg
|
IR2000-02
| 1.0(10.2)
| 0.05(0.5)
| 0.005~0.2
(0.05~2.0)
| 1/4
| 1/8
| 0.30
|
IR2010-02
| 0.005~0.4
(0.05~4.1)
|
IR2020-02
| 0.005~0.8
(0.05~8.2)
|
一、安裝注意事項:
?氣源處理器安裝時過濾器、過濾減壓閥、油霧器必須垂直安裝,水杯向下,減壓閥調壓旋鈕向下,且氣體流動方向必須按殼體上箭頭所示方向。
?安裝時請考慮一定的安裝與維護空間(如過濾器的安裝高度以能卸下水杯為準),氣源處理器避免安裝在有較強振動的環境中,以維護壓力表精度及連接件強度。
?盡量避免安裝在陽光直射的場合。
二、使用時注意事項:
?過濾器應定期清洗濾芯,否則經過過濾器后系統壓力降將會增大。濾芯與杯子請用家庭用中性清洗劑清洗,然后用清水漂凈。
?請根據使用環境和氣壓系統要求選擇合理的過濾器大小及排水方式。
?水杯與油杯材質為聚碳酸酯,應避免與四氯化碳、酸類、堿類、苯胺、煤油和其它對聚碳酸脂起化學反應的化學物品。
?確認過濾器及過濾減壓閥杯子或杯子護罩正確到位后,方可開啟壓力,在加壓狀態下切勿旋轉杯子及其護罩 。
?過濾減壓閥、減壓閥使用時將調壓旋鈕拔出調至使用壓力,調完后將調壓旋鈕推入(止旋)。根據使用情況選擇相應的壓力表,方型壓力表和單向閥板組件可以進行互換。
?油霧器可在不停氣情況下加油。請將油杯內油量保持在油量上限與下限范圍內。(油霧器使用ISO VG32或同級潤滑油)
?油霧器滴液流量的調節,用一字型調節工裝逆時針調節調油件滴液流量增加,順時針調節調油件滴液流量減少,調節過程中不能用力過大。
?殘壓排出:排出杯子內的壓力后,請確認壓力是否完全排除。
?氣源處理器中密封圈使用壽命3-5年,使用到期請進行更換。
